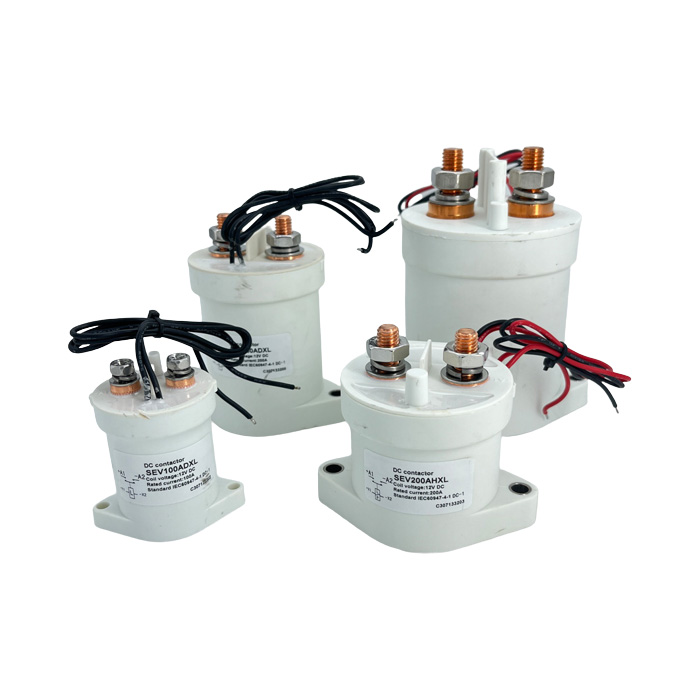

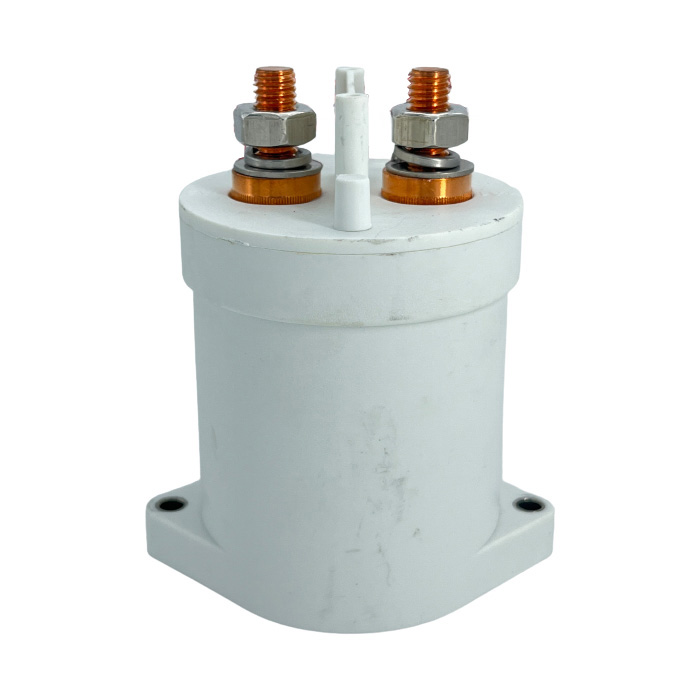

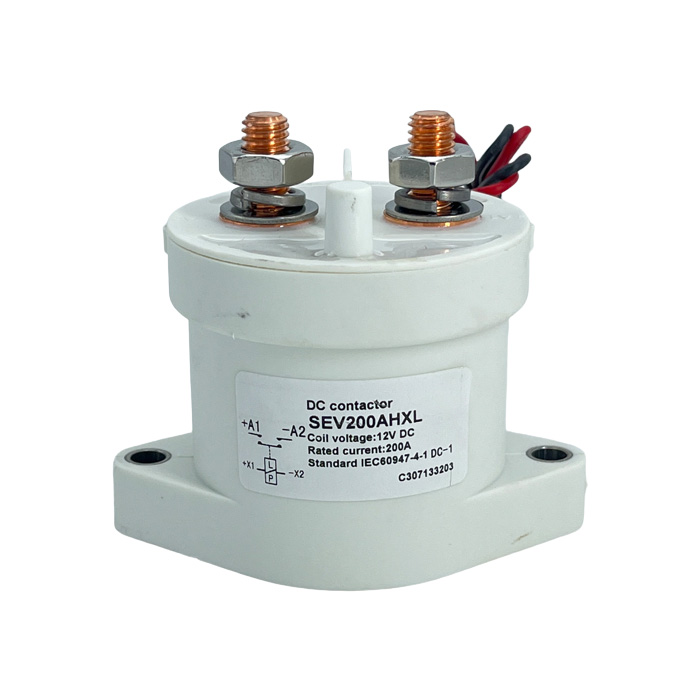

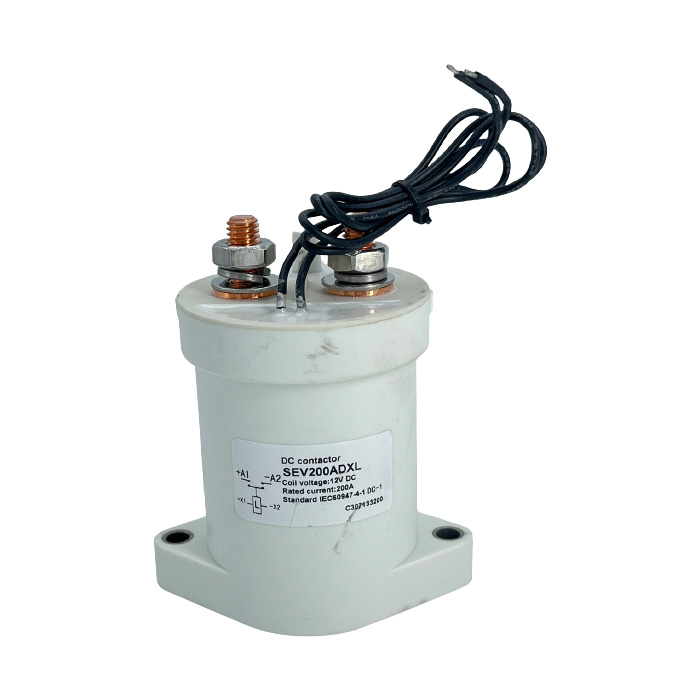

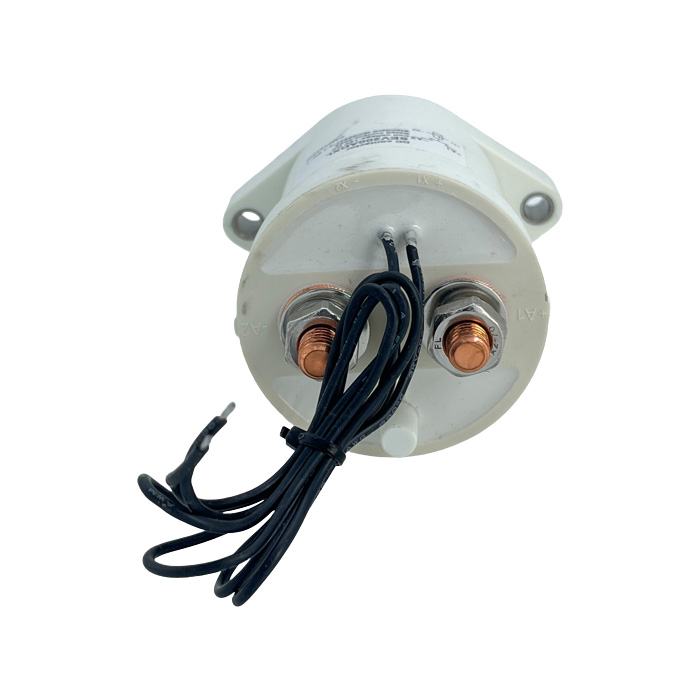

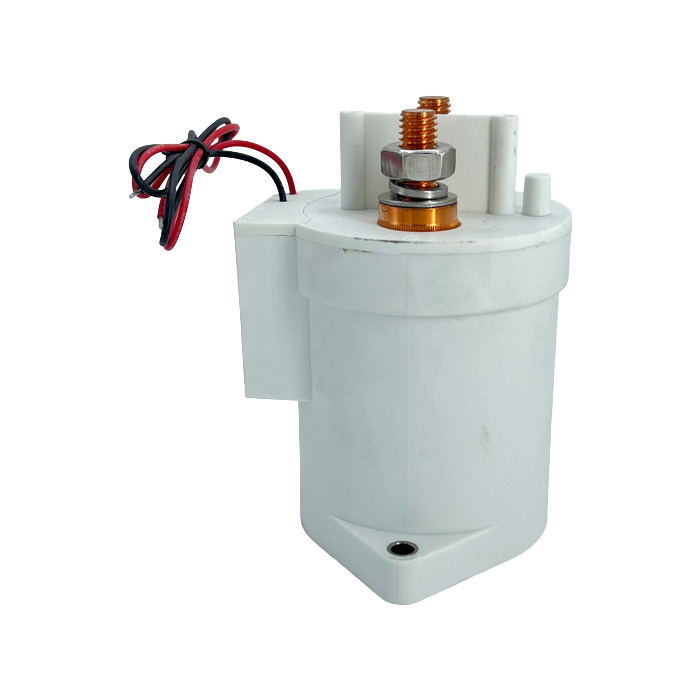

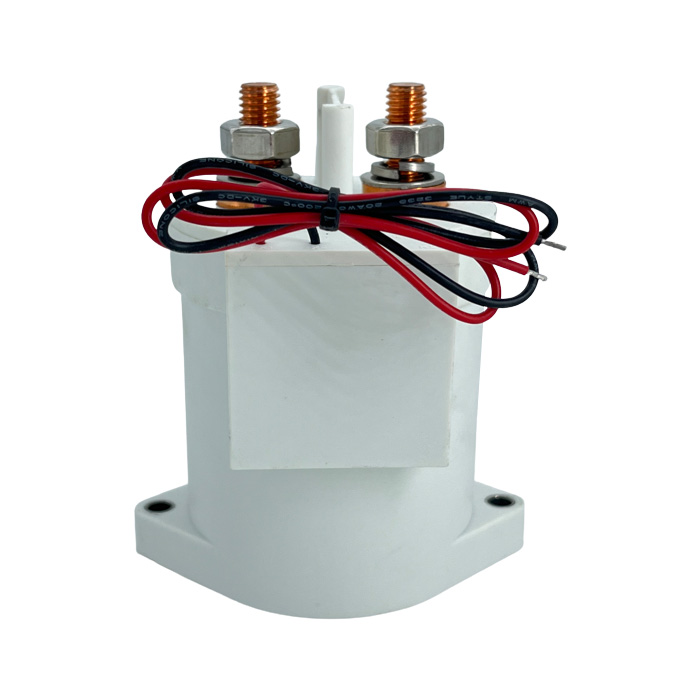

ແຮງດັນສູງ DC Contactor Relays ສໍາລັບແສງຕາເວັນແລະລະບົບການສື່ສານ

ແບບຟອມຕິດຕໍ່

1 NO(SPST-NO) ຫຼື 1NC(SPST-NC)

Coil Rated ແຮງດັນ (DC V)

DC6V,12V,24V,36V,48V,60V,72V,84V,120V,150V,DC220V,AC220V ແລະອື່ນໆ.

ແຮງດັນຕິດຕໍ່ (DC V)

5-1000V

ວົງຈອນຕິດຕໍ່ຈັດອັນດັບການໂຫຼດປັດຈຸບັນ (DC-1)

800A

ແຮງດັນປົກກະຕິຫຼຸດລົງໃນທົ່ວຕິດຕໍ່ຕໍ່ 100A

≯80mV

ແຮງດັນດຶງຄວາມເຢັນຢູ່ທີ່ (20 ± 5) ℃ (V)

≯ 70%

ແຮງດັນອອກຂອງຄວາມເຢັນຢູ່ທີ່ (20 ± 5) ℃ (V)

≯35%,≮5%

ລະດັບແຮງດັນທີ່ເຮັດວຽກຂອງ 40 ອົງສາເຊນຊຽມ coil

0.8-1.2Us

ເວ​ລາ​ອອກ (ບໍ່​ມີ​ການ​ຕິດ​ຕໍ່​ທີ່​ຈະ​ເປີດ​)

80ms

ເວ​ລາ​ດຶງ​ຂໍ້​ມູນ (ບໍ່​ມີ​ການ​ຕິດ​ຕໍ່​ທີ່​ຈະ​ປິດ​)

20ms

ເຊື່ອມຕໍ່ເວລາ bounce ການຕິດຕໍ່ສູງສຸດ

10ms

ຕັດການເຊື່ອມຕໍ່ທີ່ໃຊ້ເວລາ bounce ຕິດຕໍ່ສູງສຸດ

7ms

ຄວາມຕ້ານທານ insulation

100MΩ

ຄວາມເຂັ້ມແຂງໄຟຟ້າເພື່ອຕ້ານທານ

50Hz/60Hz 2200VAC 1 ນາທີ

ກະແສຄວາມຜິດປົກກະຕິທີ່ສາມາດ ruptured

1500A/5ms ທີ່ 48V DC

ພະລັງງານ Coil (W)

ເລີ່ມ: 30-60, ຮັກສາ: 4-10

ອຸນຫະພູມເພີ່ມຂຶ້ນຂອງ coil (K)

≤15

ອຸນ​ຫະ​ພູມ​ເພີ່ມ​ຂຶ້ນ​ຢູ່​ໃນ​ສະ​ຖາ​ນີ​ອອກ (K​)

≤65

ຊີວິດໄຟຟ້າ

20000 ເທື່ອ

ຊີວິດກົນຈັກ

300 ພັນເທື່ອ

ສະເພາະວຽກ

ຢ່າງຕໍ່ເນື່ອງ

ວັດສະດຸຕິດຕໍ່

ໂລຫະປະສົມ

ເວລາເລັ່ງ (ສູງສຸດ)

130ms

ກະແສສະຫຼັບສູງສຸດ

3000A 320VDC (ຫຼາຍກວ່າ 1 ເທື່ອ)

ພະລັງງານສະຫຼັບສູງສຸດ

1000kW

Load terminal ປະເພດ

M10 Rose

ປະເພດ terminal coil

ສາຍຊິລິໂຄນ 0.3 ຕາລາງແມັດ, ຍາວ 390 ມມ

ການ​ຕິດ​ຕໍ່​ຊ່ວຍ​ໃຫ້​ການ​ຈັດ​ອັນ​ດັບ​ການ​ໂຫຼດ (ເລືອກ​)

3A/30VDC

ການທົດສອບການຢັ້ງຢືນອົງການຈັດຕັ້ງ

CE, FCC, RoHS
