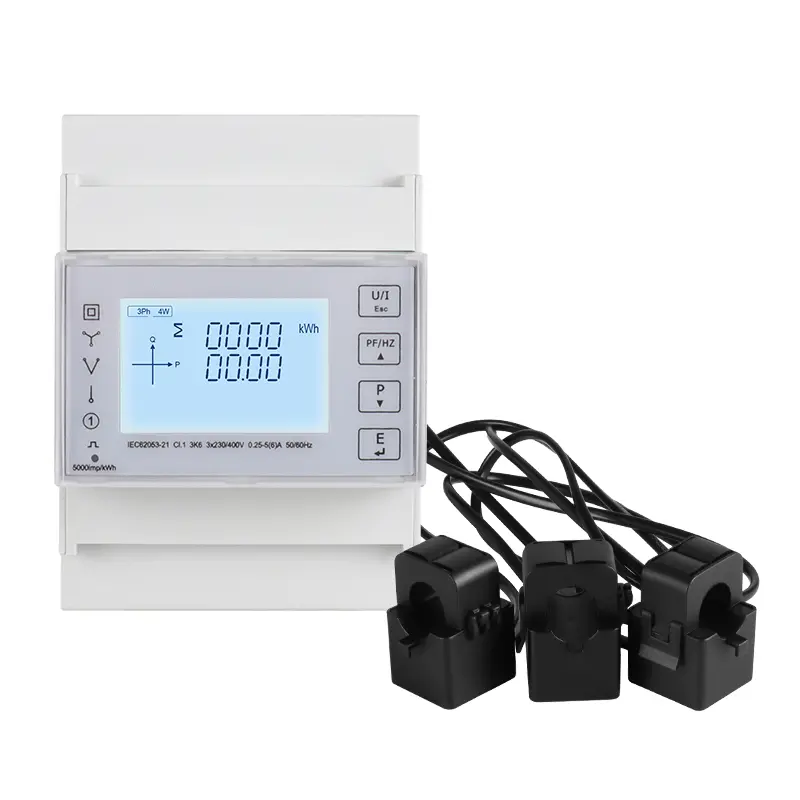

ຂະຫນາດ 3p 4W ຄວາມແມ່ນຍໍາສູງໃນການວັດແທກພະລັງງານທາງລົດໄຟ din

Xinkong Electricm ແມ່ນເປັນມືອາຊີບ 3p ມືອາຊີບການວັດແທກຄວາມຖີ່ຂອງການຜະລິດພະລັງງານ DIO Rail Wellower Smart Smart Meter Meeter Meet Meeter Met ຜູ້ຜະລິດແລະຜູ້ສະຫນອງສິນຄ້າໃນປະເທດຈີນ. ພວກເຮົາໄດ້ຮັບຄວາມຊ່ຽວຊານໃນການວັດແທກເປັນເວລາຫລາຍປີແລ້ວ. ຜະລິດຕະພັນຂອງພວກເຮົາມີປະໂຫຍດດ້ານລາຄາທີ່ດີແລະກວມເອົາຕະຫຼາດອາຊີຕາເວັນອອກສ່ຽງໃຕ້ແລະກາງ. ພວກເຮົາຫວັງວ່າຈະເປັນຄູ່ຮ່ວມງານໄລຍະຍາວຂອງທ່ານໃນປະເທດຈີນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

3p 4W ການວັດແທກຄວາມຖີ່ຂອງການຜະລິດພະລັງງານທາງລົດໄຟຟ້າແມ່ນການຕິດຕັ້ງ Mutil-Function Methor. ພາລາມິເຕີ, ປັດໄຈພະລັງງານແລະອື່ນໆ; ໃນຂະນະດຽວກັນ ພວກເຂົາຍັງສາມາດສະຫນອງໄດ້ ການວັດແທກຂອງຕົວກໍານົດພະລັງງານໄຟຟ້າຫຼາຍຢ່າງ, ເຊັ່ນ: ພະລັງງານດ້ານສະຖິຕິຂອງພະລັງງານໄຟຟ້າທີ່ໃຊ້ໃນການກວດສອບແລະມີຄວາມຫຼາກຫຼາຍຂອງສະພາບແວດລ້ອມ, ມີຫນ້າທີ່ຫຼາຍ, ມີສະຖຽນລະພາບ, ສະຖຽນລະພາບສູງ ແລະຄຸນລັກສະນະຊີວິດຍາວ. ຜະລິດຕະພັນຊຸດນີ້ທີ່ມີການໂຕ້ຕອບການສື່ສານ Rs485, ອັດຕາ Baud ສູງສຸດ ຮອງຮັບ 38400BPS, ສະຫນັບສະຫນູນອະນຸສັນຍາການສື່ສານແບບໂມດູນ RTU. ມັນສາມາດຮັບຮູ້ຫນ້າທີ່ຂອງການອ່ານຂໍ້ມູນຫ່າງໄກສອກຫຼີກໄດ້ຢ່າງງ່າຍດາຍ, ແລະຮັບຮອງເອົາການອອກແບບຂອງ LCD ຈໍ LCD ແລະປຸ່ມສໍາຜັດຂະຫນາດໃຫຍ່, ເຊິ່ງສາມາດປະຕິບັດທັດສະນະຂອງທ້ອງຖິ່ນໄດ້ຢ່າງງ່າຍດາຍແລະກໍານົດການດໍາເນີນງານຂອງຕົວກໍານົດການທີ່ເປັນຕົວແປງ. ຜະລິດຕະພັນມີຫນ້າທີ່ຂອງການປ້ອງກັນລະຫັດຜ່ານ, ເຊິ່ງຮັບປະກັນຄວາມປອດໄພຂອງຂໍ້ມູນຂອງຜະລິດຕະພັນ.

3p 4W ການວັດແທກຄວາມແມ່ນຍໍາດ້ານຫລັງຄວາມເປັນຍໍາທາງດ້ານພະລັງງານແມ່ນຖືກອອກແບບສໍາລັບການກວດສອບພະລັງງານດ້ານສະຖິຕິ, ຄວາມຕ້ອງການການກວດສອບພະລັງງານການຕິດຕາມກວດພະລັງງານແລະອາຄານທີ່ສະຫຼາດ. ຫນ້າທີ່ການສື່ສານທີ່ສົມບູນຂອງມັນແມ່ນເຫມາະສົມກັບລະບົບຄວບຄຸມຕ່າງໆ, ລະບົບ Scada ແລະ ລະບົບການຄຸ້ມຄອງພະລັງງານ.

ຄຸນລັກສະນະ

ການເຂົ້າເຖິງ 100Adirect ສູງສຸດ

ການຕິດລົດໄຟ DI Din, ມາດຕະຖານ 4 Modulus Width.

ການວັດແທກພາໄຟທີ່ມີການເຮັດວຽກຫຼາຍຮູບແບບ, ສະຫນອງແຮງດັນ, ໄຟຟ້າ, ພະລັງງານທີ່ຫ້າວຫັນ, ອໍານາດ, ພະລັງງານທີ່ປາກົດຂື້ນ, ພະລັງງານ, ພະລັງງານ ປັດໄຈ, ມຸມໄລຍະ, ແລະອື່ນໆ.

ໃຫ້ຂໍ້ມູນສະຖິຕິແລະຫນ້າທີ່ການເກັບຮັກສາທ້ອງຖິ່ນ, ເຊັ່ນ: ພະລັງງານ, ຄວາມຕ້ອງການແລະຂໍ້ມູນທາງສະຖິຕິອື່ນໆ. ສະຫນອງສະຖິຕິດ້ານໄຟຟ້າປະຈໍາເດືອນສໍາລັບ 12 ເດືອນຜ່ານມາ ແລະສະຖິຕິການໃຊ້ໄຟຟ້າປະຈໍາວັນສໍາລັບ 31 ວັນສຸດທ້າຍ

ສະຫນັບສະຫນູນຫນ້າທີ່ການສື່ສານ RS485, ອັດຕາ Baud ເຖິງ 38400bps, ຮອງຮັບອະນຸສັນຍາ Modbus RTU.

ສະຫນັບສະຫນູນການໂຕ້ຕອບຜົນຜະລິດທີ່ກໍາມະຈອນກໍາມະຈອນ Pulse ຫນຶ່ງ optocoupler, ແລະຕົວກໍານົດການຜະລິດຜົນຜະລິດສາມາດກໍານົດໄດ້.

ເວລາສົດຊື່ນຂອງ LCD ແມ່ນ 1 ວິນາທີ, ສະຫນັບສະຫນູນຄູ່ມືຫຼືອັດຕະໂນມັດ ຈໍສະແດງຜົນເລື່ອນ (ສາມາດປັບປ່ຽນໄດ້)

ພາລາມິເຕີ

1. ຫນ່ວຍບໍລິການສາມາດວັດແທກແລະສະແດງໄດ້
rms ທັນທີ ຄຸນຄ່າ
ປະຈຸບັນ	ຕໍ່ໄລຍະ, ເປັນກາງ
ແຮງຈິດໃຈ	l-l, l-n
ຄວາມຖີ່	45 ເຖິງ 65h
ພະລັງງານທີ່ຫ້າວຫັນ	ຈໍານວນທັງຫມົດແລະຕໍ່ໄລຍະ
ປັດໄຈພະລັງງານ	ຈໍານວນທັງຫມົດແລະຕໍ່ໄລຍະ
ພະຍາກອນ ຄຸນຄ່າ (ປະກອບມີ: ການນໍາເຂົ້າ, ການສົ່ງອອກ, ການນໍາເຂົ້າ + ສົ່ງອອກ)

ພະລັງງານທີ່ເຄື່ອນໄຫວ	0 ເຖິງ 99999999.999 kwh
ພະລັງງານທີ່ມີການເຄື່ອນໄຫວຫຼາຍອັດຕາພາສີ (T1 - T4)	0 ເຖິງ 99999999.999 kwh
2. ຫນ່ວຍບໍລິການສາມາດວັດແທກແລະສື່ສານອ່ານໄດ້
ພະຍາກອນ ຄຸນຄ່າ
ພະລັງງານທີ່ປາກົດຂື້ນ (ທັງຫມົດ)	0 ເຖິງ 9999999999999 ເຊື້ອລາ
ປະຕິກິລິຍາຫຼາຍອັດຕາພາສີ ພະລັງງານ (T1 - T4)	0 ເຖິງ 99999999.999 KVARH, ປະກອບມີ: ການນໍາເຂົ້າ, ສົ່ງອອກ, ການນໍາເຂົ້າ + ການສົ່ງອອກ
ການຊົມໃຊ້ໄຟຟ້າປະຈໍາເດືອນສໍາລັບ 12 ເດືອນທີ່ຜ່ານມາ	ພະລັງງານທີ່ມີການເຄື່ອນໄຫວທັງຫມົດ ຊ່ວງ: 0 ເຖິງ 99999999.999 kwh
ການບໍລິໂພກພະລັງງານປະຈໍາວັນສໍາລັບ 31 ວັນສຸດທ້າຍ	ພະລັງງານທີ່ມີການເຄື່ອນໄຫວທັງຫມົດ ຊ່ວງ: 0 ເຖິງ 99999999.999 kwh
3. ຫນ່ວຍບໍລິການສາມາດແກ້ໄຂໄດ້
ຊັ້ນສື່ສານ	ທີ່ຢູ່ Modbus, ອັດຕາ Baud, ຄວາມເປັນເອກະພາບນ້ອຍ, ຢຸດນ້ອຍ
ຫ້ອງຮຽນການຕັ້ງຄ່າລະບົບ	ລະຫັດຜ່ານຂອງຜູ້ໃຊ້ (HMI), ປະເພດລະບົບໄຟຟ້າ
ຫ້ອງຮຽນຜົນຜະລິດຂອງກໍາມະຈອນ	ປະເພດຜົນຜະລິດກໍາມະຈອນ, ຄວາມກວ້າງຂອງກໍາມະຈອນ, ອັດຕາຜົນຜະລິດກໍາມະຈອນ
ຫ້ອງຮຽນເວລາ	ເວລາສະແດງແບບອັດຕະໂນມັດ, Backlit ເວລາ, ລະບົບລະບົບ (RTC), ພາສີ ເວລາ

ການສະເພາະ

ໄຟຟ້າ ຄຸນລັກສະນະ
ປະເພດຂອງການວັດແທກ		RMS ລວມທັງຄວາມກົມກຽວໃນລະບົບ AC, ສະຫນັບສະຫນູນ 1P2W, 3P3W, 3P4W
ຄວາມຖືກຕ້ອງຂອງການວັດແທກ	ແຮງດັນ, ປະຈຸບັນ	ຫ້ອງຮຽນ 0.5, ອີງຕາມ IEC 61557-12
	ພະລັງງານທີ່ຫ້າວຫັນ	ຫ້ອງ 1/5, ອີງຕາມ IEC 61557-12
	ພະລັງງານປະຕິກິລິຍາ	ຫ້ອງທີ 2, ອີງຕາມ IEC 61557-12
	ພະລັງງານທີ່ປາກົດຂື້ນ	ຫ້ອງທີ 1, ອີງຕາມ IEC 61557-12
	ພະລັງງານທີ່ເຄື່ອນໄຫວ	ຫ້ອງ 1/3s, ອີງຕາມ IEC 62053-22, IEC 61557-12
	ພະລັງງານ reactive	ຫ້ອງທີ 2, ອີງຕາມ IEC 62053-23, IEC 61557-12
	ປັດໄຈພະລັງງານ	ຫ້ອງທີ 1, ອີງຕາມ IEC 61557-12
	ຄວາມຖີ່	ຫ້ອງຮຽນ 0.2, ອີງຕາມ IEC 61557-12
	ການບິດເບືອນຄວາມກົມກຽວກັນ	ຫ້ອງທີ 2, ອີງຕາມ IEC 61557-12
ອັດຕາການປັບປຸງຂໍ້ມູນ		1 ວິນາທີ. ທາງເລືອກ 100 ms
ການປ້ອນຂໍ້ມູນ	flotage spleen (ຫນຶ່ງ)	230 Vac (L-N) / 400 VAC (L-L-L-S)
	ການເຊື່ອມຕໍ່ໂດຍກົງ	ລະດັບການວັດແທກ: 85 ເຖິງ 275 VA (L-N), 85 ~ 480 VIC (L-L-L-L-L-L-L-L-L-L-L-L-L-L-L-L-L-L-L-L-L-L-L-L-L-L-L.
	ລະດັບຄວາມຖີ່	45 ເຖິງ 65 hz
	ຄວາມສາມາດເກີນກໍາລັງ	2 * ປະເທດສະຫະປະຊາຊາດເປັນເວລາ 1 ວິນາທີ
ວັດສະດຸປ້ອນ	ຊ່ວງທີ່ວັດແທກ	0.005 ເຖິງ 100 a, ກະແສພື້ນຖານ (IB) ແມ່ນ 10a
ວັດສະດຸປ້ອນ	ຄວາມສາມາດເກີນກໍາລັງ	30 * IMAX ສໍາລັບ 0.01 ວິນາທີ
ຜົນຜະລິດກໍາມະຈອນ	ປະເພດການໂຕ້ຕອບ	ເປີດ optocoupler
	pulse ຄົງທີ່	400/100/10/1 imp / kwh (kwh) (kvarh) (ສາມາດປັບປ່ຽນໄດ້)
	ຄວາມກວ້າງຂອງກໍາມະຈອນ	60/100/200 milliseconds (ສາມາດປັບໄດ້), ຄ່າເລີ່ມຕົ້ນແມ່ນ 100 ມິງ
	ປະເພດຜົນຜະລິດກໍາມະຈອນ	ການນໍາເຂົ້າ / ສົ່ງອອກ / ທັງຫມົດພະລັງງານທີ່ເຄື່ອນໄຫວ, ການນໍາເຂົ້າ / ສົ່ງອອກ / ພະລັງງານທີ່ມີປະຕິກິລິຍາທັງຫມົດ (ສາມາດປັບປ່ຽນໄດ້)
	ຊັ້ນ	ຊັ້ນ A, ອີງຕາມ IEC 62053-31
	ແຮງດັນໄຟຟ້າ	5 ~ 27 VDC
ແສງສະຫວ່າງຕົວຊີ້ວັດກໍາມະຈອນຢູ່ເທິງແຜງ		ຄົງທີ່ກໍາມະຈອນແມ່ນ 400imp / kwh
ຄວາມຖືກຕ້ອງຂອງໂມງທີ່ໃຊ້ເວລາທີ່ແທ້ຈິງ		0.5 s / ງ

ອັດຕະຖານວ່າ ຄຸນລັກສະນະ
ລະດັບ IP ຂອງການປ້ອງກັນ (IEC 60529)	ຖືກອອກແບບໃຫ້ຈໍສະແດງຜົນ ip51, ຮ່າງກາຍ IP30

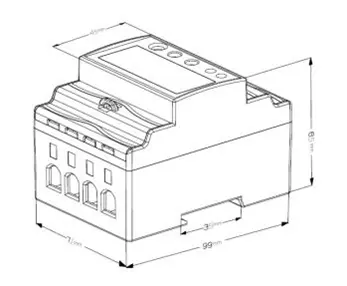

ຂະຫນາດ (W x H x D)	99 x 71 x 65 ມມ
ການຕິດຕັ້ງຕໍາແຫນ່ງ	ການຂຶ້ນລົດໄຟ DIN
ອຸປະກອນການຂອງກໍລະນີແມັດ	UL 94 V-0
ສິ່ງແວດລ້ອມ ຄຸນລັກສະນະ
ອຸນຫະພູມໃນການເຮັດວຽກ	-25 ເຖິງ + 55 ℃
ອຸນຫະພູມການເກັບຮັກສາ	-40 ເຖິງ + 80 ℃
ຄວາມຊຸ່ມຊື່ນ	<90%, ບໍ່ຂົ້ນ
ລະດັບມົນລະພິດ	2
ຄວາມສູງ	ເຖິງ 2000m
ການສັ່ນສະເທືອນ	10 hz ເຖິງ 150hz, IEC 60068-2-6
electromagnetic ຄຸນລັກສະນະ
ການລົງຂາວ Electrostatic	ລະດັບ 4, ອີງຕາມ IEC 61000-4-2 (1)
ພູມຕ້ານທານກັບໄຮ່	ລະດັບ 3, ອີງຕາມ IEC 61000-4-3-3 (1)
ພູມຕ້ານທານກັບແພດຫມໍໄຟຟ້າໄວ	ລະດັບ 4, ອີງຕາມ IEC 61000-4-4 (1)
ພູມຕ້ານທານເພື່ອເພີ່ມຂື້ນ	ລະດັບ 4, ອີງຕາມ IEC 61000-4-5 (1)
ພູມຕ້ານທານກັບການລົບກວນການລົບກວນ	ລະດັບທີ 3, ອີງຕາມ IEC 61000-4-6 (1)
ພູມຕ້ານທານກັບທົ່ງແມ່ເຫຼັກ	IEC 61000-4-8 (1)
ພູມຕ້ານທານກັບແຮງດັນໄຟຟ້າ	IEC 61000-4-11 (1)
ການປ່ອຍໄພເຂົ້າຊົມ Radiated	Class B, ອີງຕາມ ET55011
ການປ່ອຍອາຍພິດ	Class B, ອີງຕາມ ET55011
ຄວາມກົມກຽວກັນ	IEC 61000-3-2 (1)
(1): ການທົດສອບທົດລອງແມ່ນດໍາເນີນໄປຕາມຄວາມຕ້ອງການຂອງຊັ້ນຮຽນຂອງຜະລິດຕະພັນລະດັບອຸດສາຫະກໍາໃນ IEC61326-1
ຄວາມປອດໄພ
ປະເພດການວັດແທກ	cat III, ອີງຕາມ IEC 61010-1
ປະເພດ overvoltage	cat III, ອີງຕາມ IEC 61010-1
ການສອສຕອລ	ການທົດສອບແຮງດັນ AC AC: 4KV ເປັນເວລາ 1 ນາທີ
ການສອສຕອລ	ການທົດສອບໄຟຟ້າແຮງດັນ: 6kV - ຂະຫນາດ 1,2 / 50 / 50μs
ຫ້ອງປ້ອງກັນ	II, ອີງຕາມ IEC61010-1
ການສື່ສານ
ການໂຕ້ຕອບມາດຕະຖານແລະໂປໂຕຄອນ	2-wire RS485, Modbus RTU
ອັດຕາ buad	1200 ເຖິງ 38400 BPS, ຄ່າເລີ່ມຕົ້ນແມ່ນ 9600 BPS
ສະຫະພັນ	ບໍ່ມີ, ເຖິງແມ່ນວ່າ, ຄີກ, ຄ່າເລີ່ມຕົ້ນແມ່ນບໍ່ມີ
ຢຸດນ້ອຍ	1 ຫຼື 2, ຄ່າເລີ່ມຕົ້ນແມ່ນ 1
ເວລາຕອບສະຫນອງ	<100ms
ຮູບແບບການສົ່ງຕໍ່	ເຄີ່ງເລ່
ໄລຍະທາງການສົ່ງຕໍ່	ເຖິງ 1000m
ສູງສຸດທີ່ເຄຍ. ການໂຫຼດລົດເມ	64 PCs
